01 产品概述

对于材料稳定的大型堆场可采用固定式堆取料机，而对于临时堆场采用装载机堆料效率很差，颗粒小的物料很难堆到一定高度，且有很大的危险性；颗粒大的物料装载机来回碾压会破坏物料结构，产生经济损失；目前市场上有简易的堆料装置，其存在以下缺点：堆料效率差；堆料高度低；不适应有粉尘物料。

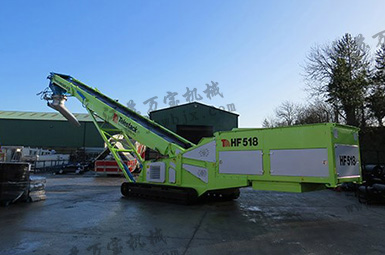

轮胎式移动堆料装置适用于各种块状、粒状等松散物料堆场堆料。它包括：行走机构；进料装置；皮带机系统；臂架俯仰机构；臂架旋转机构；出料筒系统；液压控制系统；司机室；配电系统（移动式电站或电缆卷筒）等。
全部系统安装在移动式平台上，构成一体式移动堆料机。可以在堆场场地内任意位置自由移动，无须在堆场内布置固定轨道，增加堆场利用率；进料装置具备稳流功能，保证连续、均匀、平稳地供料；自卸卡车或装载机以最快的速度直接卸料，极大提高了运营能力。臂架俯仰机构使卸料点保持最小降落距离；配电系统采用移动式电站或电缆卷筒接收岸电，使整个系统具有完整地独立性。
根据用户投资规模和堆场工况，行走机构有纵向行式、横向行式、全方位几种，采用纵向行式行走机构设备迁移比较方便；横向行式适用于长形堆场，但设备迁移不方便；全方位可解决上述问题，但造价较高。行走机构在驾驶室通过操纵杆控制，操作自如。
堆料装置的进料系统在进行堆料作业时尾部着地，使设备避货车对设备的冲击。移动时通过油缸抬升进料系统，设计独特的转向装置。
皮带机系统安装在堆料装置臂架上，后方喂料机与皮带机进料口相连，向堆料装置皮带机喂料，物料经由皮带机进行提升，从而实现堆料装置连续作业。
皮带输送机具有俯仰、旋转功能，随着物料高度的增加，通过料位仪控制臂架旋转和抬升，实现堆料。旋转功能增加了堆料的覆盖面，减少移动次数，提高堆料效率。
堆料机自身具有行走功能，当物料达到既定高度，完成某一区域的堆料作业后，通过后轮抬升、转向系统，将进料装置和爬坡提高，移动堆料机，进行下一区域作业，如此实现整个堆场的堆高作业。
装置适应多种类型材料，堆料能力可达到600立方米/小时。
不需固定港口设施，不必扩大港口基础设施。当不进行作业时，可以清空所有的移动设备，对现存的港口运转影响极小。可以在场地任意位置堆料，扩大堆场的利用空间。该设备可以轻松迁移到其它地方，提升设备的利用率。
进料装置具备稳流功能，保证连续、均匀、平稳地供料；整套系统实现了环保堆料，无论是采用液压油缸悬臂拉杆或采用液压油缸推动升降，都能使卸料点降到最低水平，减少物料降落的距离；当输送有尘物料时，进料装置设计为厢式，进料口处增加橡胶帘罩；根据材料的品性配置柔性伸缩软管、钢制伸缩套减少因材料吊落而产生的尘埃；出料槽可前后偏摆或回转布料，设备可移动到码头的任意位置和出料槽的广幅布料，极大提高了平均堆料速度。
配套移动进料装置，让自卸卡车或装载机以最快的速度进行卸料，极大提高了运营能力。电力或移动式电站可适应不同的工作环境，输送有尘物料配套高效的除尘设施，材料中含铁杂质时可配套高性能除铁器。
当原有设施不能满足新材料的堆料时，当需要提高堆场运营能力时，当堆场货物的品种多样化时，移动式堆料装置是其理想的选择。移动式堆料装置具有独立性，如果交易结束，装船机（期权）可以自由的迁移，甚至转卖。强劲的二手市场有效保障这些机器的剩余价值从而减少投资风险。
对于材料稳定的大型堆场可采用固定式堆取料机，而对于临时堆场采用挖掘机堆料，效率很差，很难堆到一定高度，有很大的危险性；颗粒大的物料挖掘机来回碾压会破坏物料结构，产生经济损失；目前市场上有简易的堆料装置，其存在以下缺点：堆料效率差；堆料高度低；不适应有粉尘物料。
参阅本网站，创新之路，参考文献《环保节能堆高技术》。

02 结构特点

移动式堆料装置适用于各种块状、粒状等松散物料堆场堆料。它包括：行走机构；进料装置；皮带机系统；臂架俯仰机构；臂架旋转机构；液压控制系统；司机室；配电系统（移动式电站或电缆卷筒）等。
系统介绍
1.行走机构：有轮胎式、履带式、组合式。参阅本网站《移动科技-轮胎移动、履带移动》；

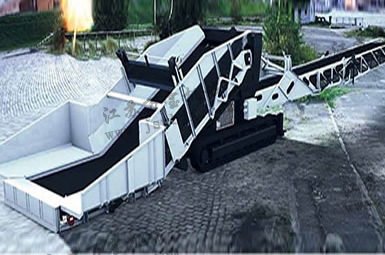

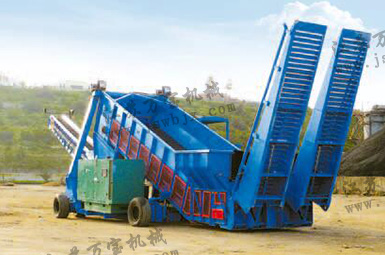

2.进料装置：进料装置具有稳流、储存功能，保证物料均匀输送到皮带机，有自卸卡车直接进料、装载机喂料、皮带机连续给料形式，参阅本网站《移动科技-稳流进料转运》；
3.皮带机系统：皮带机系统由传动滚筒和改向滚筒、托辊、输送胶带、清扫装置、安全保护装置、张紧装置及金属结构架等部分构成，臂架可以设计为弧形或直线式，臂架有折叠式、伸缩式，参阅本网站《移动科技-臂架折叠伸缩》；
4.臂架俯仰、旋转机构：臂架俯仰、旋转机构包括液压系统和固定支架两部分。臂架相对于水平线0°—25º俯仰，形式有双油缸支撑、单油缸拉升。旋转履带底盘整机回转式，履带或轮胎组合整机回转式，可实现360º旋转。回转轴承臂架回转式，沿设备中心线±30-45º旋转。参阅本网站《移动科技-臂架俯仰旋转》；
5.液压控制和液压站：满足装船机整机行走动力、油缸支撑臂架或拉杆作俯仰运动、行走机构支撑。
6.电气设备：由供配电部分、液压动力部分、控制部分、照明部分、信号显示及安全信号保护等部分组成。移动式电站能满足装船机和配套进料装置的供电；

03 相关参数

基于材料的堆积密度为1.6吨/ m3，储存角度37°。

传送带角度（度）	库存高度	库存容量（体积）	库存容量（质量）
传送带角度（度）	(m)	(m3)	（吨）
24°	8.9	1,315	2,100
22°	8.2	1,015	1,625
20°	7.7	840	1,350
18°	7.2	670	1,100
16°	6.6	530	850

设备在进料点固定情况下，形成堆场的最大能力

旋转角度	90°	180°	270°
33	15,040 m3 19,080吨	25,573 m3 33,930吨	37,636 m3 79,020吨
39	20,837 m3 31,860吨	36,918 m3 56,790吨	53,000 m3 81,810吨
41	22,994 m3 31,950吨	40,725 m3 了5630吨	48,455 m3 81,360吨
45	31,336 m3 46,620吨	55,536 m3 82,980吨	79,735 m3 119,340吨
52	42,927 m3 66,240吨	75,919 m3 117,810吨	108,911 m3 169,290吨
58	62,896 m3 96,750吨	111,477 m3 171,450吨	160,059 m3 246,060吨

选型参数

进料装置角度			料堆高度
进料长度	进料角度	料槽角度	料槽长度	25度角	30度角	35度角
7m	25度	25度	15m	7m	8m	8.2m
8m	20度	30度	18m	8.3m	9.5m	10.8m
8m	25度	45度	21m	9.5m	11m	12.5m
10m	20度	45度	24m	10.8m	12.5m	14.2m
10m	25度	60度	27m	12m	14m	16m
12m	20度	60度	30m	13.4m	15.5m	17.5m

带宽	800 毫米	1000毫米	1200毫米
速度	450 立方米/时	750立方米/时	1250立方米/时
