滑槽式袋物装船机
滑槽式袋物装船机的回转臂具有回转和俯仰功能，以便于适应不同季节的水位变化和装船工作完成后把装船机回转提升到岸上停放。装船作业是在回转臂的回转弧线上作业，在螺旋滑槽的下端设置有小回转盘则可有效地扩大装船作业面，减轻船上工人的抬包劳动强度。对于较大型的运载船只，因为滑槽式装船机的大回转臂半径和小回转盘的有效作业范围不一定能满足全舱位落包要求，因此还需要借助船上的手动或是电动绞车进行船体移动。
滑槽式装船机的装船能力一般在每小时100吨左右，最大也不超过每小时150吨。过大的速度会易造成袋物在带式输送机上堵塞，严重时会因袋物在过大倾角的螺旋滑槽上强烈下冲造成包装袋破裂，所以在设计选型中不要盲目追求装船能力以免带来意想不到的不良后果。
托辊式装船机
袋物装船机是针对内河港口开发的一种对袋装化肥或水泥进行连续装船的设备。机型分为固定式、移动式和圆弧式，即可安装在专用船上，也可以安装在岸壁式码头上。该机投资少、重量轻、运转平稳、操作简单、安全可靠，整机性能指标达到国内领先水平.
案例
| 序号 |
特点 |
配置 |
参考图片 |
|

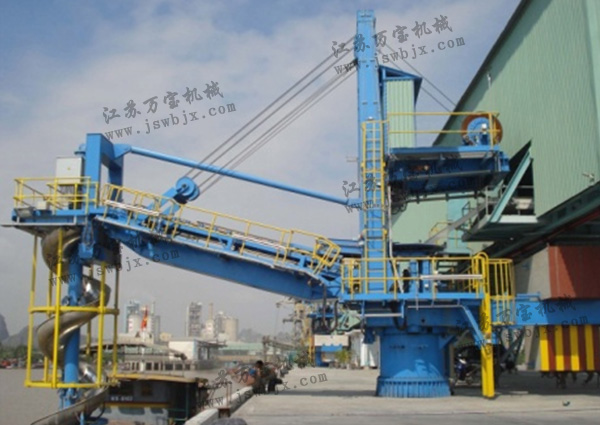

1 |
包装规格 |
50公斤/袋 |
|
|
装载物料 |
水泥 |
||
|
装船效率 |
2000 袋/小时 |
||
|
轮船规格 |
500- 800吨 |
||
|
起重机臂 |
10.2 米 |
||
|
悬臂角度 |
+37.5°/-19 ° |
||
|
回转角度 |
+/-90° |
||
|
溜 槽 |
螺旋滑槽 |
||
|
轨道形式 |
墩座式 |
||
|
臂 架 |
俯仰、旋转 |
||
|

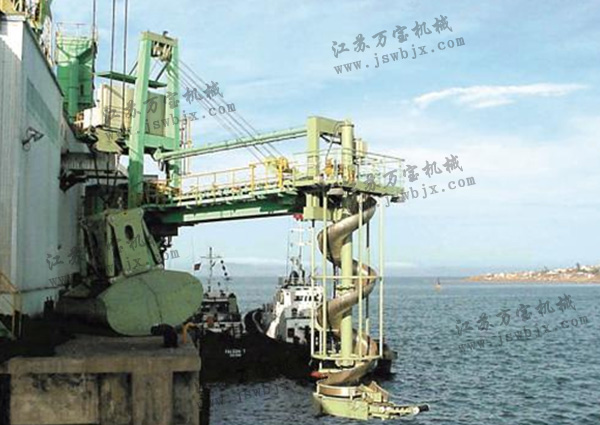

2 |
包装规格 |
50公斤/袋 |
|
|
装载物料 |
水泥 |
||
|
装船效率 |
2000 袋/小时 |
||
|
轮船规格 |
3000吨 |
||
|
起重机臂 |
16.1 米 |
||
|
悬臂角度 |
+50°/-20 ° |
||
|
回转角度 |
200° |
||
|
溜 槽 |
螺旋滑槽 |
||
|
臂 架 |
俯仰、旋转 |
||
|

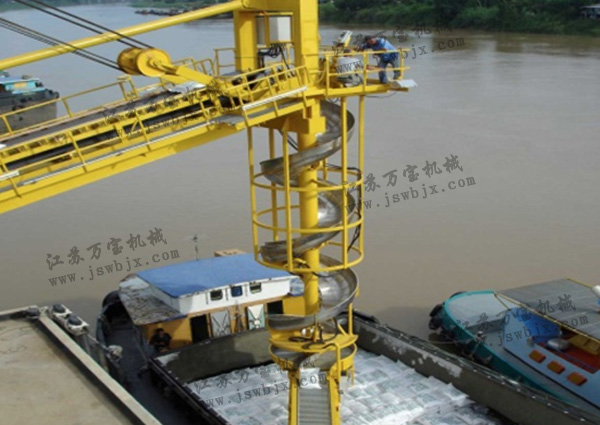

3 |
包装规格 |
50公斤/袋 |
|
|
装载物料 |
大米 |
||
|
装船效率 |
2400 袋/小时 |
||
|
轮船规格 |
800吨 |
||
|
起重机臂 |
12米 |
||
|
悬臂角度 |
+16.5°/-18.5 ° |
||
|
回转角度 |
2x40 ° |
||
|
溜 槽 |
螺旋滑槽 |
||
|
轨道形式 |
墩座式 |
||
|
臂 架 |
俯仰、旋转 |
||
|

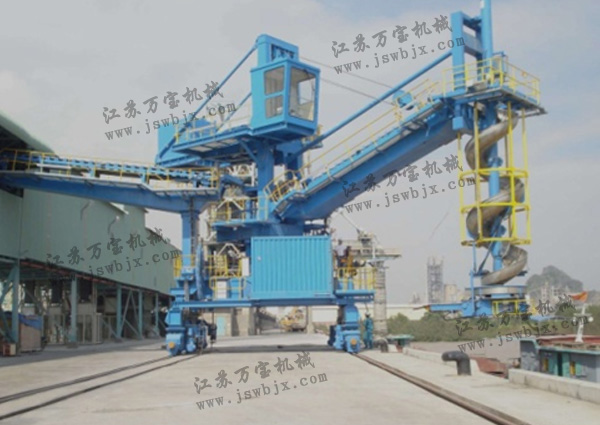

4 |
包装规格 |
50公斤/袋 |
|
|
装载物料 |
水泥 |
||
|
装船效率 |
2000 袋/小时 |
||
|
轮船规格 |
500- 2000吨 |
||
|
起重机臂 |
12.4米 |
||
|
悬臂角度 |
+37.5°/-15 ° |
||
|
回转角度 |
+/-90 ° |
||
|
溜 槽 |
螺旋滑槽 |
||
|
轨道形式 |
直线轨道式 |
||
|
臂 架 |
俯仰、旋转 |
||
|

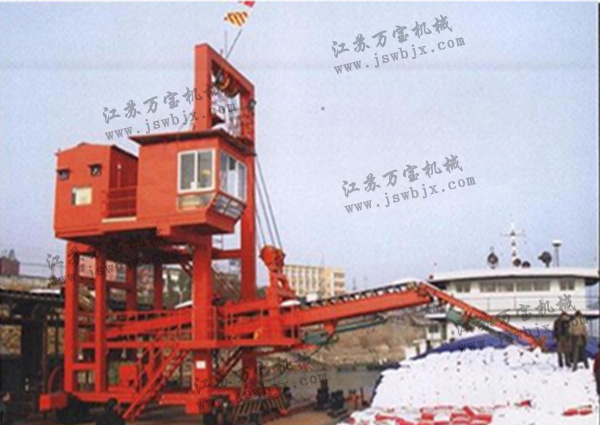

5 |
包装规格 |
50公斤/袋 |
|
|
装载物料 |
化肥 |
||
|
装船效率 |
1600 袋/小时 |
||
|
轮船规格 |
500- 2000吨 |
||
|
起重机臂 |
12.4米 |
||
|
悬臂角度 |
+37.5°/-15 ° |
||
|
回转角度 |
+/-90 ° |
||
|
溜 槽 |
变幅皮带机 |
||
|
轨道形式 |
直线轨道式 |
||
|
臂 架 |
俯仰、伸缩 |
||
|

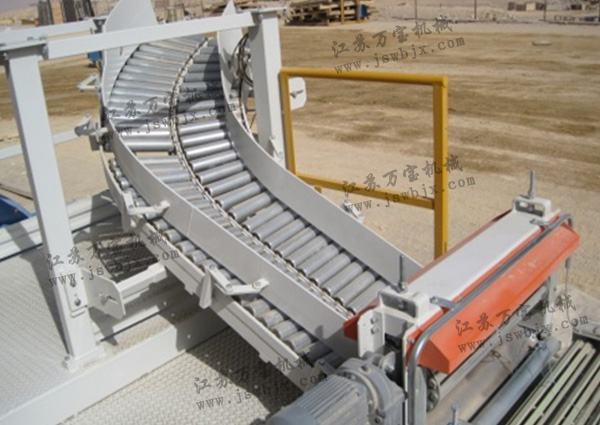

6 |
配套件 |
袋包电动转弯溜子 |
|
|
外型尺寸 |
2510×2120×2570mm |
||
|
输送能力 |
2400 袋/小时 |
||
|
转弯角度 |
0-90 ° |
主要外型尺寸及规格
|
名称 |
规格 |
数量 |
重量 |
备注 |
|
整机外形（不含司机室）（mm） |
6500（长）*3200（宽）*15500（高） |
1 |
90000 |
含配重 |
|
司机室（mm） |
3670（长）*2500（宽）*4500（高） |
1 |
95000 |
|
|
机架结构mm） |
6500（长）*3200（宽）*10500（高） |
1 |
6500 |
|
|
底座（mm） |
6500（长）*3200（宽）*10500（高） |
1 |
6500 |
|
|
固定臂架（mm） |
10600（长）*1700（宽）*2000（高） |
1 |
12500 |
|
|
螺旋溜槽系统（mm） |
5200*∮2500 |
1 |
4600 |
|
|
圆筒底座（mm） |
5200*∮2500 |
1 |
3500 |
|
|
司机室（mm） |
2200（长）*1600（宽）*2000（高） |
1 |
1600 |
|
|
电气房（mm） |
|
1 |
2600 |
|
|
各结构（mm） |
电动转弯溜子等 |
3 |
|
|
|
楼梯、栏杆走道（mm） |
散件打包 |
一套 |
|
|
|
附件及配件（mm） |
2000（长）*1000（宽）*600（高） |
4 |
|
装箱 |
