漏斗适用于如煤、炉渣、石灰石、铁矿、铝土矿等各种块状、粒状松散物料，包括行走机构、漏斗、液压支撑系统、除尘系统、卸料系统、牵引机构、配电系统等。

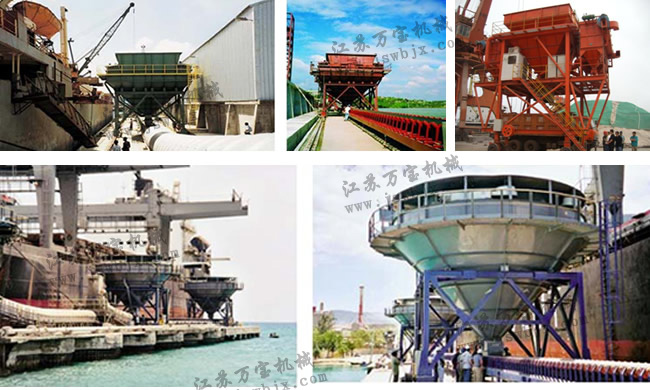

行走机构有轮胎式、牵引式、与门机共用轨道式，轮胎式移动漏斗在不进行卸船作业时，可以在泊位上清空所有的移动设备，根据吊机和船的停靠位置实时移动，也可以轻松迁移到其它港口处或用在港口或海港复合区的一系列泊位上。牵引机构在漏斗的两侧，配套钓钩。
- 首页
- 开云手机在线登陆入口 （中国）官方网站
- 移动港机
01
产品概述
02
结构特点
漏斗由卸料区、滞尘格、集尘区、卸料阀门等部分构成。当散装物料卸入漏斗时，产生的尘埃云成为主要污染源，漏斗内部特殊的结构可有效控制灰尘，漏斗分为上、下两个部分，由滞尘格分隔开来，集尘器产生的下沉气流通过滞尘格来防止灰尘逃逸，所收集的粉尘直接回收到主料流中；配套设计紧凑的小型除尘器，根据漏斗开口部分的尺寸，除尘处理风量可达到5万立方米/小时到20万立方米/小时。
漏斗本体可设计为方形或圆形，圆形漏斗可有效防止物料沉淀，对于流动性差的物料须配置仓壁振动器。
卸料系统有颚式阀门式、螺旋闸门式，环保漏斗须配置伸缩溜筒、防尘罩。
03
相关参数
轮胎式移动除尘漏斗技术参数表
|
项目 |
型号规格 |
备注 |
|
外形尺寸（长*宽*高）mm |
10350×9300×10800 |
外形尺寸及落料口高度必须保证25吨叉车能够顺利进入漏斗下方 |
|
上斗口尺寸mm |
≥7500mm×7500 |
|
|
下料口尺寸mm |
500×500 |
|
|
斗容m³ |
约70 |
|
|
放料闸门生产率 t/h |
500 |
二点放料 |
|
筛网规格mm |
200×200 |
|
|
除尘系统 |
||
|
设备名称 |
高压脉冲袋式敞口抑尘斗 |
|
|
处理风量 |
≧25000m³/h |
|
|
过滤面积 |
≥180㎡ |
|
|
过滤风速 |
2m/min |
|
|
过滤滤材选择 |
聚酯针刺毡(防静电) |
|
|
过滤元件数量 |
≥240 |
|
|
电磁阀规格数量 |
60 |
|
|
脉冲控制仪 |
输入220V 输出24V-60门 |
|
|
空压机 |
7.5kw，1.1m3/min |
|
|
压 缩 空 气 参 数 |
||
|
清灰方式 |
高压脉冲清灰 |
|
|
清灰压力 |
无油、水干净的压缩空气 |
|
|
耗气量 |
700-800L/min |
|
|
风 机 性 能 参 数 |
||
|
流量 |
≧28000m³/h |
|
|
配用电机 |
15kw×2，IP55 (380V) |
防爆 |
|
抑尘斗 |
500t/h |
|
